Rundsäulen und Ovalsäulen mit GEOTUB Schalung herstellen
Mehr als über 100 Schalungseinsätze mit dem effektiven Schalungssystem GEOTUB für runde und ovale Säulen

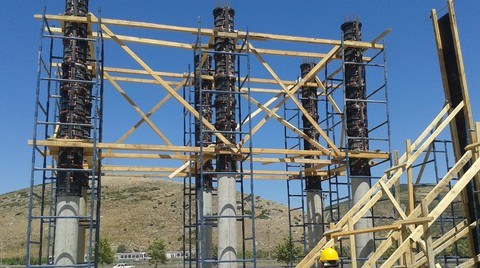

Rundsäulen und Ovalsäulen mit GEOTUB Sichtbetonschalungen
Das modulare Mehrwegsystem für Sichtbetonschalungen in ABS-Kunststoff
• WIEDERVERWENDBAR
• LEICHT
• MODULAR
GEOTUB VISION
- BAUEN und RESPEKTIEREN: das ist die Vision, welche die Arbeit von Geoplast charakterisiert.
- Wir bauen Gebäude, die die Umwelt respektieren. Schon seit der Auswahl der Rohstoffe.
- Unsere Betonschalungen aus ABS-Kunststoff, für Rundsäulen und Ovalsäulen, verkörpern dieses Prinzip perfekt
GEOTUB - DIE 1. SCHALUNG IN ABS-KUNSTSTOFF
GEOTUB ist die erste Schalung aus Technopolymer für Rund- und Ovalsäulen; das ist ein komplettes System für die Realisierung von Säulen sowohl für zivile und industrielle Anwendungen. Leicht und modular ist GEOTUB ist ein neues Konzept für wiederverwendbare Schalungen, die leicht zu lagern und nur mit Wasser abwaschbar sind.
VORTEILE DURCH GEOTUB
Das einzige leichte und wiederverwendbar Modular System für Rund- und Ovalsäulen
Leichtigkeit
GEOTUB wiegt nur 10 kg und kann schnell in die Baustelle ohne Kränen oder andere Maschinen bewegt werden
Schnelligkeit
Es ist leicht zusammensetzbar und kann von nur einer Person montiert werden
Modularität
Alle Elemente sind Standard 60 cm lang; nur die notwendigen Elemente werden zusammengebaut
Wiederverwendung
GEOTUB ist kostengünstig, da es mehr als 100 Mal durch eine korrekte Wartung wiederverwendbar ist
Ausschalung
Der Beton haftet nicht am ABS-Kunststoff, somit kann man die Schalung mit bloßen Wasser reinigen, ohne weitere Reinigungs- oder Schmiermittel zu benutzen
Lagerung
Man kann GEOTUB vollständig auseinanderbauen und auch an feuchten Orten lagern
GEOTUB IST DIE MODULARE WIEDERVERWENDBARE SICHTBETONSCHALUNG
Bis
zu 80 kN/m2
GEOTUB MATERIAL
Acrylnitril-Butadien-Styrol ABS
Thermischer Ausdehnungskoeffizient 0,05 mm/m/°C
GRÖSSE
Minimum Durchmesser 25 cm
Maximaler Durchmesser 100 cm Höhe 60,5 cm
Die Griffe
Das universelle Element für alle Geoplast Schalungen
Leicht und intuitiv
- Optimale Befestigung mit nur einer 90-Grad-Drehung
- Beständigkeit (durch speziell entwickelte Materialien gewährleistet)
MATERIAL: POLYAMIDE - THERMISCHER AUSDEHNUNGSKOEFFIZIENT 7-10 (1/K 10-5)
GEOTUB RUNDSÄULEN - DIE WIEDERVERWENDBARE SCHALUNG FÜR RUNDSÄULEN
Allseitige Vorteile
GEOTUB ist die erste Schalung aus ABS-Kunststoff für Rundsäulen, die wiederverwendet werden kann.
Die Ausschalung ist leicht und schnell und braucht keine besonderen Reinigungsmittel.
Die Platten sind sehr leicht: Sie können manuell von nur einer Person bewegt und montiert werden.
Das Produkt ist mehr als 100 Mal wiederverwendbar durch eine korrekte Wartung.
100 Mal wiederverwendbar - Manuell bewegbar - Glatte Oberfläche
MARITIME ANWENDUNGEN
Wasserfest
Wie alle Geoplast Schalungen, GEOTUB ist besonders geeignet für die Herstellung von Säulen. Wenn die Baustelle neben dem Wasser ist, eine Bedingung, die die Arbeit schwierig und kompliziert macht.
In diesem Fall wird GEOTUB die einzige praktikable Lösung, da es aus ABS gemacht ist: im Vergleich zur Pappe und Stahl, dieses Material erfährt keine Verschlechterung durch Verwitterung.
Außerdem, wird die Arbeit der Handlanger viel leichter durch die Leichtigkeit und Modularität des Produkts, auch in schwierigen Bedingungen, wie die beschriebene
ANPASSUNG AN DAS ERDBEBENRISIKO
Verbreitung des Abschnittes
Oft muss die Größe der Säulen durch eine Verbreitung ihres Abschnittes verändert werden, um Erdbebenrisiko zu verhindern.
GEOTUB Modularschalungen sind leicht manuell tragbar: Man kann mit ihnen auch in den Räumen arbeiten, in denen die schwere Stahlschalungen nicht verwendbar sind.
Außerdem erlauben die Griffe eine seitliche Montage und die Schalung braucht nicht, wie mit Pappe, von oben mit Armierungseisen bestückt zu werden.
einfacher Montage - Leichtigkeit der Elementen - leicht tragbar
SANIERUNG VON SANIERUNGSBEDÜRFTIGEN SÄULEN
Wiederbedeckung von entblößten Eisen
Man muss oft die Renovierung der Deckung von verschlechterten Säulen, in denen das Eisen wegen Verwitterung des Betons entblößt bleibt, unternehmen.
Mit dem GEOTUB System ist diese Verarbeitung möglich, insbesondere in vollständigen Gebäuden, wo man keine Pappformen von oben stecken oder große und schwere Stahlschalungen bewegen kann.
Leichter Montage - Simplifizierung der Baustelle - 100 Mal wiederverwendbar
ELLIPTISCHE SÄULEN
GEOTUB ø25/30/35/40/45/50/60 und GEOPANEL
Die ideale Lösung für Parkhäuser
Die Vielseitigkeit von GEOPLAST Schalungs-Platten garantiert eine perfekte Kompatibilität zwischen beiden Systemen, die zusammengesetzt werden können, um elliptische Säulen zu bauen.
Die Realisierung von elliptischen Elementen eignet sich zu Parkplätze; die Abrundung der Kanten nämlich erlaubt, das Betriebsraum zu erweitern und einer schlankere und angenehmere Erscheinung zu verleihen
BAU VON FERTIGSÄULEN
Serienmäßige Säulen
Das GEOTUB System ist ausgezeichnet nicht nur für in situ gelegte Säulen, sondern auch für Fertigsäulen, die später montiert werden können. Die Schalungen aus ABS sind ideal für die Realisierung von serienmäßige Säulen, weil sie große Festigkeit haben und sie eine äußerst glatte Oberfläche garantieren. Außerdem sind sie mehr als 100 Mal wiederverwendbar.
Höchste Festigkeit - Leichter Montage in Lagerhallen - Braucht kein Reinigungsmittel
FUNDAMENTE FÜR STROMNETZE
Grundlagen für Gittermasten
GEOTUB ist besonders geeignet für den Bau von neue Grundlagen für Gittermasten. Es ist leicht und manuell tragbar. Seine Modularität und die seitliche Montage durch die Griffen ist sehr wichtig angesichts der Schwierigkeit der Baustelle, in der kein Element kann, von oben gesteckt werden.
Seitliche Montage - Modularität - 100 Mal wiederverwendbar
GEBRAUCHS- UND WARTUNGSANLEITUNGEN SICHERHEITSMAßNAHMEN
BETONSCHÜTTUNG
Nur Vibrationssysteme sind benutzbar. Die Schalungen aus ABS sind nicht feuerbeständig, legen Sie sie nicht neben heißen Gegenstände oder Feuer.
BEWEGUNG
Um die bereits montierte Elemente mit einem Kran zu bewegen, verwenden Sie den haken. Überprüfen Sie auch, dass die Tragseile einen gleichmäßigen Abzug haben.
REINIGUNG DER ELEMENTE
Nach jedem Gebrauch reinigen Sie die Elemente mit Wasser (vorzugsweise mit einem Hochdruckreiniger). Es ist ratsam, die Ablagerungen von Beton mit einem Spachtel oder einer Drahtbürste zu entfernen.
AUSSCHALUNGSMITTEL
Solange die Kontaktfläche der Elemente nicht verschleißt ist, ist kein Trennmittel oder Schalungsöl erforderlich.
LAGERUNG
Um die Bewegung und Erhebung der Elemente und Zubehör: Lagern Sie sie auf Paletten oder Holzbalken. Obwohl das Produkt witterungsstabil ist, ist es vorzuziehen, die Schalungselemente sonnen geschützt auf dem Trockenen zu lagern.
SICHERHEITSMAßNAHMEN
Die Positionierung, Montage, Ausschalung, Lagerung, Bewegung und Reinigung von GEOTUB Produkte, sowie die Betonschüttung, sollen von
kompetenten und qualifizierten Personal durchgeführt werden oder unter Kontrolle des Baustellenleiter oder eines Technischer von Geoplast S.p.A.
Sie müssen die folgenden Anleitungen überprüfen:
- Alle oben genannten Operationen werden fachgerecht durchgeführt,
- Die Arbeiter haben geeignete Werkzeuge und persönliche Schutzausrüstung, um alle Operationen in volle Beachtung der Sicherheitsstandards durchzuführen,
- Alle Elemente und mitgelieferte Zubehör werden vor ihrer Verwendung überprüft, um diejenigen auszusortieren, die keine ausreichende Garantie
von Zuverlässigkeit wegen Bruch oder Verformung haben,
- Die Oberfläche der Schalungen ist völlig flach, um die höchste Sicherheit und die besten Abstützungen der Säulen zu garantieren,
- Alle Anschluss-, Aufreihung und Befestigungs-Zubehör sind am Boden vor der Betonschüttung zu befestigen.
Geoplast S.p.A. lehnt jede Haftung für Schaden, die durch missbräuchliche Verwendung von GEOTUB Schalungen. Jede Montage der Schalungen
und/oder Verwendung von Zubehör nicht in diesen Anleitungen muss zuerst von Geoplast S.p.A. angenommen werden.
REFERENZ -PROJEKTE MIT GEOTUB
ONE AIRPORT SQUARE, GHANA
Airport Square, das kultige Bürogebäude des italienischen Architekten Mario Cucinella, ist zu einem Wahrzeichen des Airport District in der geschäftigen Stadt Accra in Ghana geworden. Das Gebäude ist als Mischgebäude konzipiert, mit Gewerbeflächen im Erdgeschoss und Büroflächen in den oberen zehn Etagen. Seine Form ist an diagonalen Fassadenelementen erkennbar, die das Gebäude wie die Rinde von Palmen aussehen lassen.
Die unregelmäßige Form des Bauplans und seine Mischnutzung erforderten weniger Säulen und Decken ohne Balken. Als Tragwerkskonzept wurden Platten und dicke Betonsäulen gewählt. Diese Struktur stellte auch freitragende Platten auf der Fassade zur Verfügung. Die Ausleger schützen den Innenraum vor Sonnenstrahlen.
Die Nähe zum stark frequentierten Flughafenbereich erlaubte nicht mehr als einen Kran vor Ort. Für die Erstellung von Rundstützen wurde unsere Geotub Schalung mit einem Durchmesser von 80 cm ausgewählt werden:
+ des leichten Gewichtes
+ Benutzerfreundlichkeit und Präzision
+ einfachem Transport
+ einfacher Wartung und Pflege
+ Kostenersparnis durch geringeren Personalaufwand
INTERNATIONALER FLUGHAFEN PUNTA CANA
Das neue Terminalgebäude wurde als Ergebnis des Erweiterungsprojekts am Punta Cana International Airport fertiggestellt. Das Innere ist an der Gestaltung erkennbar,
die an die Palmen an den tropischen Stränden erinnert. Die gesamte Dachkonstruktion, sowohl die bestehende als auch die neue, ist mit Zuckerrohrblättern bedeckt.
Im Inneren des neuen Terminals wurden 6 m hohe Rundsäulen entworfen, um die Belastung der Dachkonstruktion zu tragen. Um sie einfach und mit weniger Personal zu bauen, wurde unsere Geotub Schalung gewählt. Einfache und schnelle Installation, Demontage und keine Maschinen erforderlich. Die Schalung wurde in Rekordzeit ohne Kran errichtet und der in die Schalung eingegossene Selbstbefestigungsbeton war einwandfrei.
Unsere Schalungsprodukte sind im Einklang mit Lean Construction und bieten effiziente Arbeitsabläufe, Kostensenkung und Sicherheit auf der Baustelle.
AUSBAU DES FLUGHAFENS OSLO-GARDERMOEN NON-SCHENGEN EAST
Die Erweiterung des Flughafens Oslo besteht aus einem neuen Gebäude mit einer Fläche von 2.800 m2, vorgesehen als ‘Non-Schengen East’ Teil des Flughafens.
Da das vorhandene Hauptgebäude und die Start- und Landebahnen des Flughafens während der Bauarbeiten genutzt wurden, unterlag die Organisation der Baustelle
großen Einschränkungen beim Einsatz von Kränen, die bei der Installation der Schalung hilfreich sein könnten.
Um auf komplexe Baustellenbedingungen reagieren zu können, wurde unsere Geotub Schalung eingesetzt für:
+ Effizientes Auf- und Abbauen der Schalung von Hand, wenn keine Maschinen vorhanden waren,
+ Modularität und damit einfache Lagerung und Austausch auf der Baustelle,
+ Beständigkeit gegen feuchte Umgebungsbedingungen,
+ Einfache Wartung und Reinigung vom Schmutz,
+ Wiederverwendbarkeit.
VÉLODROME STADIUM IN MARSEILLE
Das Rekonstruktionsprojekt des Vélodrome Stadions in Marseille, das 2014 abgeschlossen wurde, bestand aus zwei Hauptmaßnahmen:
Neue Überdachung für das Publikum und mehr Platz für zusätzliche Sitzplätze. Beide Eingriffe erfolgten nach Vorbereitungsarbeiten an bestehenden Strukturen,
da diese verstärkt werden mussten, um Belastungen durch neue Strukturelemente standzuhalten.
Das Problem bei den Arbeiten zur Verstärkung der Fundamentpfähle und -säulen war der Platzmangel für den Kran sowie für Maschinen und Schalungen, außer denen die von Hand installiert werden konnten. Unser Geotub wurde ausgewählt, um diese Arbeiten zu vervollständigen, da er an begrenzte Baustellengrenzen angepasst werden kann:
+ Modularität ermöglicht einfaches Lagern, Installieren und Entfernen von einer Installationsposition zu einer anderen,
+ Leichtigkeit sorgt für eine schnelle Installation und Demontage mit weniger Personalaufwand,
+ Wiederverwendbarkeit, Robustheit und einfache Wartung.
Das Projekt des Architekten Didier Rogeon und der SCAU wurde in Zusammenarbeit mit der Firma GFC Construction abgeschlossen.
Nach dem Umbau erhielt das Stadion weitere 7.000 Sitzplätze und ein großes Vordach, das die Besucher schützt. Heute ist es das größte Fußballfeld in Frankreich.
TURNIPIKE AUTOBAHN RUNDSÄULEN MIT GEOTUB
Geotub, die Geoplast-Schalung für runde und ovale Stahlbetonsäulen, wurde in Florida für die Herstellung einer Reihe von runden Säulen für die Brücke
über den Turnpike Autobahn eingesetzt. Der als State Road 91 bezeichnete Turnpike Highway ist 264.666 Meilen (425.939 km) lang und verbindet Miami Gardens mit Wildwood.
Geotub war ideal, weil es sich perfekt für schwierige Baustellen eignet. Sie kann ohne Kran oder andere mechanische Hilfsmittel installiert werden.
In diesem Fall war es eine ausgezeichnete Wahl, da der Verkehr auf der Autobahn wie gewohnt ohne Unterbrechung weiter fließen konnte. Die Säulen sind
20 Fuß hoch und haben einen Durchmesser von 36 Zoll eine ausgezeichnete Arbeit im Auftrag von Condotte America.
