ABS-Kunststoff-Schalung Typ "Geopanel Star"
Die schnelle Schalung zur Erstellung von Säulen, Sockeln und Betonwänden
Geopanel Star ist ein modulares und wiederverwendbares Schalungssystem aus hochwiderstandsfähigem ABS.
Es ermöglicht auch das problemlose Verfüllen von Säulen, Sockeln und Stahlbetonwänden
VISION: BAUEN und RESPEKTIEREN: das ist die Vision, welche die Arbeit von Geoplast charakterisiert.
Wir bauen Gebäude, die die Umwelt respektieren. Schon seit der Auswahl der Rohstoffe.
Unsere Schalungen aus Kunststoff perfekt verkorpern dieses Prinzip.
DER WELTJAHRESVERBRAUCH AN HOLZ BETRÄGT 1,5 MILLIARDEN KUBIKMETER, VON DENEN 55% IN BAU VERBRAUCHT WERDEN
Nach Ausschöpfung der Holzressourcen in Südostasien und Zentralafrika, ist die Abholzung in dem Amazonas-Regenwald, die grüne Lung unserer Welt, fortgesetzt.
In den letzten 30 Jahren wurden 55 Millionen Wald in diesem Bereich gelöscht, eine Fläche so groß als das Hoheitsgebeit Frankreichs.
Um dieses Problem zu erwidern, entwickelten wir unsere Schalungen aus recyclebaren Kunsstoff, eine ökologische Alternative zu Holz und Pappe.
Wir produzieren sie mit einer besonderen Aufmerksamkeit auf ihre Leichtigkeit, um den Verbrauch von Energie für ihre Bewegung zu reduzieren: das ist auch eine Form von Respekt.
DIE ALTERNATIVE SCHALUNG AUS TECHNOPOLYMER
GEOPANEL STAR ist ein System von Schalungen aus Technopolymer für den Bau von quadratischen und rechteckigen Pfeiler.

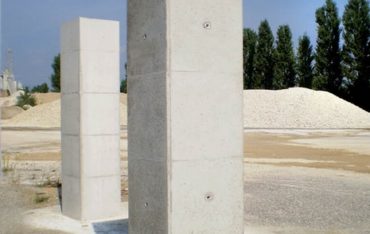

Das ist ein völliges und vielseitiges System für die Realisierung von Säulen aus Beton.
Leicht und modular, ist GEOPANEL STAR die neue Konzeption von wiederverwendbaren Schalungen, die einfach aufzustellen, leicht zu bewegen und zu waschen sind.
VORTEILE
Das einzige leichte, wiederverwendbare Modularsystem für Säulen aus Beton
+ MAN KANN SÄULE VON VERSCHIEDENEN ABMESSUNGEN REALISIEREN
+ HOCHE HALTBARKEIT (80 KN/M2) UND DAUER DER PANEELE
+ KEIN MECHANISCHES MITTEL FÜR DEN WARENUMSCHLAG
LÖSUNGEN
+ BAU VON GRÖSSE STÜTZEN
+ PLINTHEN FÜR FUNDAMENTE
+ KOMPATIBEL MIT GEOPANEL
+ STÜRZE UND FASSADENBAU
+ PLINTHEN UND FUNDAMENTPLATTEN
+ SANIERUNG VON SÄULEN
+ ANPASSUNG AN ERDBEBENRISIKO
+ QUADRATISCHE UND RECHTECKIGE SÄULEN
Leichtigkeit
GEOPANEL STAR wiegt nur 10 kg und kann schnell in die Baustelle ohne Kränen oder andere Maschinen bewegt werden
Schnelligkeit

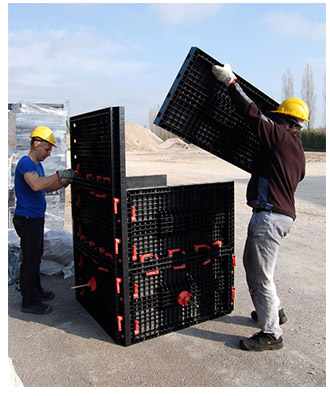

Es ist leicht zusammensetztbar und kann von nur einer Person montiert werden
Modularität
Alle Elemente sind standard 60 cm lang; nur die notwendigen Elemente werden zusammengebaut
Wiederverwendung
GEOPANEL STAR ist kostengünstig, da es mehr als 100 Mal durch eine korrekte Wartung wiederverwendbar ist
Ausschalung
Der Beton haftet nicht am ABS-Kunststoff, somit kann man die Schalung mit bloßen Wasser reinigen, ohne weitere Reinigungs- oder Schmiermittel zubenutzen
Lagerung
Man kann GEOPANEL STAR vollständig auseinanderbauen und auch an feuchten Orten lagern

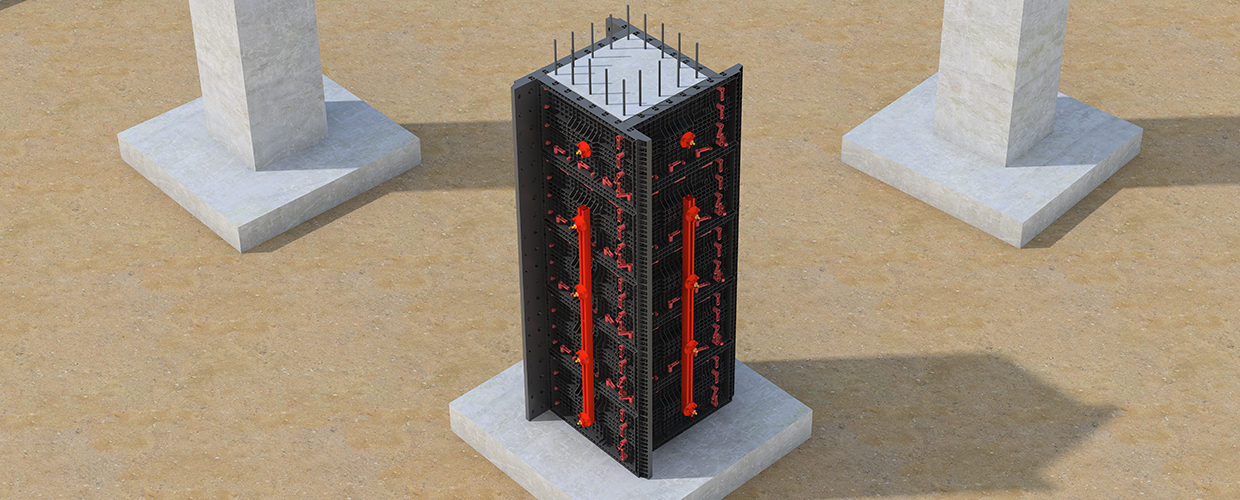

ANWENDUNG: BAU VON SÄULEN
Mehrzweckschalung
GEOPANEL STAR ist ein modulares Mehrwegsystem von Schalungen aus ABS hohe Beständigkeit, das die Montage von Pfeiler, Kästen und Mauern aus Stahlbeton erlaubt.
Durch die besondere Form der Paneeln, kann man senkrechte Strukturen bauen, die verschiedene Abmessungen haben und die mit den Paneelen die klassische Sternstrukur realisieren.
+ Einfach zu benutzen
+ Vereinfachung der Logistik
+ Mehr als 100 Mal wiederverwendbar
Ideal für Seriengebäude
Das System GEOPANEL STAR ist ideal für die Realisierung von Seriengebäude (sowohl mit vertikaler als auch mit horizontaler Wiederholung).
Die Leichtigkeit und Modularität der Schalungen erlauben schnelle Montage, Ausschalung und Warenumschlagen auch ohne Kränen.
+ Modularität
+ Große Anzahl von Wiederverwendungen
+ Reduzierung der Kosten
PLINTHEN DER FUNDAMENTE
Geopanel Star Grundlösungen
Durch die Nutzung von GEOPANEL STAR Schalungen kann man Plinthen der Fundamente realisieren.
Auf diese Weise verbindet man die ausgezeichnete Qualitätsstandards mit einer hohen Produktivität.
Die Leichtigkeit und der vereinfachende Warenumschlag der Paneelen erlauben die Optimierung und die Verbesserung der Operativität in der Baustelle.
Auf diese Weise ist die Arbeit schneller und genauer.
+ verminderte Bauzeiten
+ keine Maschine benötigt
+ viele Kombinationen
GEBRAUCHS- UND WARTUNGSANLEITUNGEN
BETONSCHÜTTUNG
Nur Vibrationssysteme sind benutzbar.
Die Schalungen aus ABS sind nicht feuerbeständig, legen Sie sie nicht neben heißen Gegenstände oder Feuer.
BEWEGUNG
Um die bereits montierte Elemente mit einem Kran zu bewegen, verwenden Sie den Haken.
Überprüfen Sie auch, dass die Tragseile einen gleichmäßig Abzug haben.
REINIGUNG DER ELEMENTE
Nach jedem Gebrauch, reinigen Sie die Elemente mit Wasser (vorzugsweise mit einem Hockdruckreiniger).
Es ist ratsam, die Ablagerungen von Beton mit einer Spachtel oder einer Drahtbürste zu enfernen.
AUSSCHALUNGSMITTEL
Solange die Kontaktfläche der Elemente nicht verschleißt ist, ist kein Ausschalungsmittel benötigt.
LAGERUNG
Um die Bewegung und Erhebung der Elemente und Zubehör, lagen Sie sie auf Paletten oder Holzbalken.
Obwohl das Produkt nicht verwitterbar ist, ist es vorzuziehend, die Elemente sonnengeschützt auf dem Trockenen zu lagern.
SICHERHEITSMAßNAHMEN
Die Positionierung, Montage, Ausschalung, Verbleibung, Bewegung und Reinigung von GEOPANEL STAR Produkte, sowie die Betonschüttung.
Alle sollten von kompetenten und qualifizierten Personal durchgeführt werden, oder unter Kontrolle des Baustellenleiter oder eines Technikers von Geoplast S.p.A.
Sie müssen die folgende Anleitungen überprüfen:
- Alle oben genannten Operationen werden fachgerecht durchgeführt,
- Die Arbeiter haben geeignete Werkzeuge und persönliche Schützausrüstung, um alle Operationen in volle Beachtung der Sicherheitsstandards durchzuführen,
- Alle Elemente und mitgelieferte Zubehör werden vor ihrer Verwendung überprüft, um diejenigen auszusortieren, die keine ausreichende Garantie von Zuverlässigkeit wegen Bruch oder Verformung haben.
- Die Oberfläche der Schalungen ist völlig flach, um die höchste Sicherheit und die beste Abstützen und Verbleiung der Säulen zu garantieren,
- Alle Anschluss-, Aufreihung und Verbleiungszubehör sind am Boden vor der Betonschüttung befestigt.
Geoplast S.p.A. lehnt jede Haftung für Schaden, die durch missbräuchliche Verwendung von GEOPANEL STAR Schalungen.
Jede Montage der Schalungen und/oder Verwendung von Zubehör, die nicht in diesen Anleitungen stehen, muss zuerst von Geoplast S.p.A. angenommen werden.
GEOPANEL STAR Fragen & Antworten (FAQ)
Welche Höhe hat die Schalung? Welche Größen sind verfügbar?
Die Schalung ist 60 cm hoch.
Die Produktpalette besteht aus 3 modularen Paneelen, die kombiniert werden können:
GEOPANEL STAR 20-60 für Säulen von 20-30-40-50-60 cm;
GEOPANEL STAR 25-65 für Säulen von 25-35-45-55-65 cm;
GEOPANEL STAR 70-100 für Säulen von 70-80-90-100 cm.
Bis zu 105 verschiedene Kombinationen!
Wie viel Druck hält das GEOPANEL STAR-System?
GEOPANEL-System widersteht bis zu 80 KN / m² Frischbetondruck.
Gibt es spezielle Anforderungen an das Gießen, kann ich alle Arten von Beton verwenden?
Nach UNI EN 206: 2006 und UNI 11104: 2004 (die Referenznorm ist DIN 18218: 2010-01) stellen wir eine Berechnungstabelle der Betongießgeschwindigkeiten zur Verfügung, um den Druck auf die Schalung unter der angegebenen Widerstandsgrenze (60KN) zu halten.
Die Tests wurden mit einem Beton der Konsistenzklasse S4 durchgeführt, aber es ist auch möglich, S5- oder SCC-Betone mit einer Verringerung der Fließgeschwindigkeit zu verwenden.
Sind alle Befestigungsgriffe notwendig? Wie viel Traktion widerstehen sie?
Ja, sind Sie.
Die gelieferten roten Griffe widerstehen bis zu 1400 kg Zugkraft, aber jeder von ihnen ist notwendig, um die Beständigkeit der Schalung zu garantieren.
Die Befestigung der Paneele kann nur mit GEOPLAST-Griffen erfolgen, und jede andere Art der Verbindung mit den GEOPANELs kann nicht von uns garantiert werden.
Wird ein Schal Öl benötigt?
Verwenden Sie wasserbasierte oder stark verdünnte Schal Öle (2 Teile Wasser, 1 Teil Schal Öl).
Es ist notwendig, die Elemente richtig zu reinigen.
Wie viel Zeit brauche ich, um die Schalung für eine 3,00 m hohe Säule zu installieren?
Für die erste Säule benötigt man ca. 25 Minuten, dann ist es möglich, direkt eine Hälfte der Säule (L-Konfiguration) zu verschieben, wodurch sich die Installationszeit verringert.
Bis zu welcher Dimension brauche ich keine Ankerstangen?
Bis 40 cm. Ab 45 cm muss die Schalung mit Ankerstangen verstärkt werden.
Solche Verstärkungen sind notwendig, um den Widerstand der Schalung zu garantieren und die Bildung von Brüchen oder Verformungen zu vermeiden.
Welche Art von Ankerstangen und Ankermuttern sind notwendig?
Standard Gewindestangen (Dywidag) = 17 mm, wie auch die klassischen Eisenrosetten können verwendet werden.
Die von GEOPLAST SPA gelieferten Rosetten aus Nylon sind viel leichter, was die Vorteile der Handhabung vor Ort mit sich bringt.
Die von GEOPLAST SPA gelieferten Rosetten sind nur für den Einsatz von Geoplast Schalungssystemen indiziert.
Können andere Befestigungssysteme verwendet werden, um die Paneele zu verbinden oder die Struktur zu verstärken?
Die Verbindung der Paneele muss mit Geoplast Nylongriffen erfolgen.
Jede andere Methode, um den Panels zu befestigen, kann vom Unternehmen nicht garantiert werden.
Jedes Verstärkungssystem, das die Struktur übermäßig versteifen könnte, ist zu vermeiden, da die Platten brechen könnten, die nicht elastisch auf den Druck von frischem Beton reagieren könnten.
Die Platten dürfen nicht genagelt werden.
Die Stahlschienen F-UN2000 und UN 500-750-1000-1500 sind von Geoplast patentiert und nicht auf dem Markt erhältlich.
Wie hoch kann ich mit dem GEOPANEL STAR System bauen?
Mit einem einzigen Guss ist es möglich, eine Säule von bis zu 4,20 m zu errichten.
Es ist möglich, höhere Säulen mit einer Pause von mindestens 2 Stunden (abhängig von der Temperatur) zwischen einem Guss und dem folgenden zu errichten.
Für Säulen mit einer Höhe von mehr als 3 m und einer Dimension ab 70 × 70 cm ist es erforderlich, die von der technischen Abteilung von Geoplast entwickelten Bewehrungseinrichtungen zu verwenden.
Gibt es eine Möglichkeit, die Ecke der Säule mit der Abschrägung zu versehen?
Ja, hierzu bietet GEOPLAST zwei verschiedene Fasenprofile dazu an: 22 mm oder 33 mm.
Das Fasenprofil wird mit der Fahne zwischen den Schalelementen geklemmt.
Wie kann die Schalung gereinigt werden?
Die Schalung kann leicht mit Wasser gereinigt werden.
Ein Hochdruckreiniger kann ebenfalls verwendet werden, um die Reinigung zu beschleunigen und bessere Ergebnisse zu erzielen.
Wie wird das GEOPANEL STAR-System abgestützt und ausgelotet?
Hier gibt es von Geoplast die verschiedenen Adapterplatten je nach Größe und Art der von Ihnen verwendeten (Handelsüblichen) „Druck-Zug“ Stützen.
Alternativ ist es bei kleinen Wänden möglich, die Stützen direkt unter den Rippen der Schalungen anzusetzen.

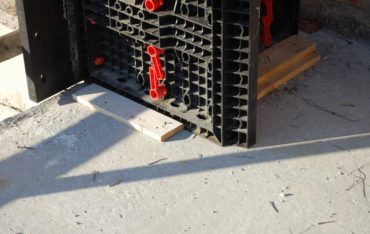

Wie kann GEOPANEL STAR am Boden befestigt werden?
Die Paneele können durch Holzverstärkungen, Befestigungsklammern oder Zugstangen am Boden befestigt werden.
Diese Befestigungsmethode vermeidet das mögliche Anheben der (leichten) Schalung.
